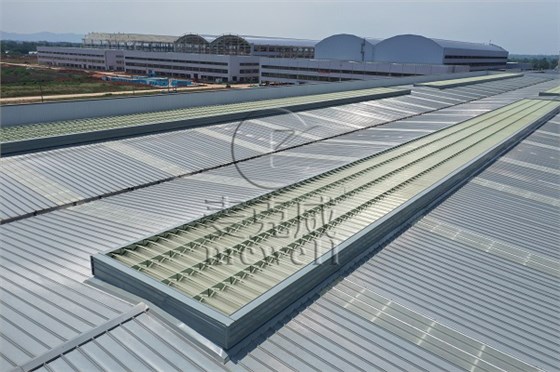

TC10A型成品屋頂通風采光天窗是18J621-3《通風天窗》國標圖集中的窗型之一，其規格尺寸在該圖集中有明確規范說明。10A型薄型通風天窗可在壓型鋼板、現澆混凝土、預應力鋼筋混凝土多種屋面使用，其洞口寬度為1.5m、2m、3m、4.5m、6m，洞口長度3m×n、4m×n、6m×n，窗體對應高度為0.63m，每米有效通風面積在1.2㎡-4.8㎡，每延米重量在63-250kg。

此外，該屋頂薄型天窗也是11CJ33通風采光天窗圖集中的MCW1通風天窗，其在該本圖集中的規格尺寸有所差別。在洞口寬度上，該型天窗還額外具有1.2m、2.5m、5m、9m四種規格，洞口長度為0.5m×n，天窗對應高度為0.56m，每米有效通風面積在0.96㎡-7.2㎡，開敞式每延米重量在65-230kg，啟閉式每延米重量在81-498kg。

不同國標圖集的結構做法、技術參數存在區別，詳細請參考圖集具體內容，免費下載18j621-3通風天窗和11CJ33通風采光天窗，請點擊此處下載：http://m.slideem.cn/download/。
